Pregled

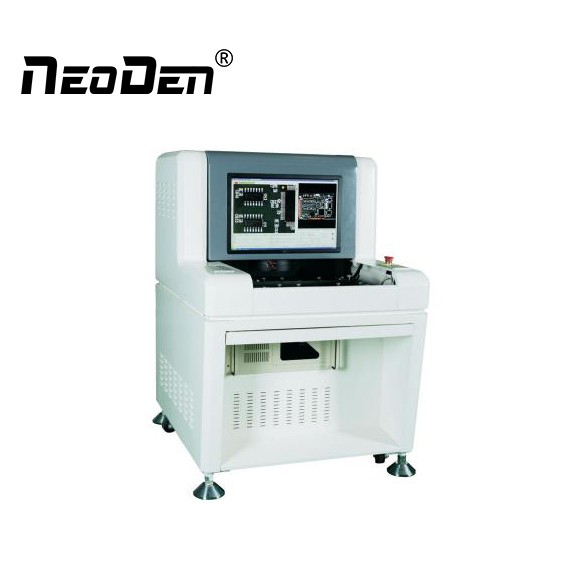

Marka i model:NeoDen ND880
Područja primjene:Primarno se koristi u SMT (tehnologija površinske montaže) proizvodnim linijama za visoku-preciznost, sveobuhvatnu inspekciju kvalitete PCB-a i analizu nedostataka. Služi kao ključna oprema u sektoru proizvodnje elektronike za osiguranje prinosa i pouzdanosti proizvoda.
Osnovne prednosti:Visoko-precizni izvanmrežni AOI sustav koji pruža točnost pozicioniranja ispod-16μm i brzu obradu slike (<12ms/0402 chip). It comprehensively detects four major defect categories in SMT production: solder paste, component placement, solder joints, and PCB defects.
Istaknuti i detalji
Ultra-visoka preciznost i brzina
- Visoko{0}}precizno pozicioniranje: Eizuzetna točnost pozicioniranja<16μm ensures reliability in every inspection.
- Brza-provjera:Postiže brzine do 800 mm/s s obradom slike ispod 12 ms za 0402 čipove, što omogućuje brzu i učinkovitu inspekciju.
- Napredni pogonski sustav:Koristi AC servo motore i precizne-uzemljene kuglaste šrafove kako bi se zajamčio stabilan i točan rad.
Sveobuhvatne mogućnosti otkrivanja kvarova
- Potpuna pokrivenost:Optimizirana tehnologija detekcije pokriva cijelu tiskanu ploču.
- Opsežne vrste otkrivanja:Identificira nedostatke u četiri glavne kategorije-pasta za lemljenje, položaj komponenti, lemljeni spojevi i PCB podloge-pokrivajući kritične probleme od dijelova koji nedostaju, neusklađenosti, nadgrobnih spomenika do spojeva hladnog lemljenja, premošćavanja i defekata bakrene folije.
- Inteligentno prepoznavanje:Mogućnosti prepoznavanja slike automatski konfiguriraju parametre (npr. pomak, polaritet, kratki spojevi) na temelju specifičnih zahtjeva inspekcije.
Inteligentni podaci i kontrola kvalitete
- SPC statističke mogućnosti:Ugrađene- robusne SPC statističke funkcije bilježe i analiziraju testne podatke tijekom cijelog procesa.
- Analiza-kvalitete u stvarnom vremenu:Rezultati analize statusa proizvodnje i kvalitete dostupni su s bilo kojeg mjesta, što omogućuje brzu identifikaciju problema i optimizaciju proizvodnog procesa.
Fleksibilna hardverska konfiguracija
- Kamera visoke-razlučivosti:Opremljen brzom digitalnom CCD kamerom-u boji-. Dostupne su razlučivosti objektiva od 10, 15, 18 i 20 μm kako bi se zadovoljile različite zahtjeve preciznosti.
- Profesionalna rasvjeta:Koristi tro-kanalni RGB izvor svjetla za prilagodbu složenim PCB površinama, poboljšavajući točnost prepoznavanja slike.
- Jaka kompatibilnost ploče:Podržava maksimalne dimenzije detekcije od 400*360 mm, s visinama komponenti do 30 mm na vrhu i 50 mm na dnu, osiguravajući izvrsnu kompatibilnost SMT ploče.
Opis proizvoda
| Osnovna izvedba | Točnost pozicioniranja:<16μm |
| Brzina obrade slike:0402 Čip < 12ms | |
| Maksimalna veličina PCB-a:400 * 360 mm | |
| Inspekcijski sustav | Pokrivenost otkrivanja kvarova: pokriva lemnu pastu, postavljanje komponenti, lemljene spojeve i defekte PCB-a |
| Kamera/izvor svjetla: digitalna CCD kamera velike-u boji velike{1}}brzine/tro-kanalni RGB izvor svjetla | |
| Pogonski sustav: AC servo motorni sustav | |
| Softver i značajke | Statistička analiza: SPC statističke funkcije |
Komercijalne informacije
MOQ: 1 kom
Pojedinosti o pakiranju: Pakiranje od drvenog sanduka
Vrijeme isporuke: 3-7 dana
